Cỡ DN80 của bộ khớp nối nhanh Perotac (Đài Loan) đúc gang, đầu nối Ø80/G3″, bích theo ISO 7005-92, vừa với bơm chìm có họng xả 80 mm. Trọn bộ có ba món: đế khớp nối cố định dưới đáy, bộ gá bắt vào miệng xả của bơm và giá đỡ phía trên giữ ống dẫn hướng.
Chọn Khớp nối nhanh bơm chìm DN80 cần khớp 2 thông số: cỡ họng xả bơm DN80 và kiểu bích (6 kg hoặc 10 kg). Bài dưới giải thích từng thông số và cách lắp.
So với lắp bơm cố định bằng bích
| Tiêu chí | Khớp nối nhanh | Bắt bích cố định |
|---|---|---|
| Bảo trì bơm | Kéo bơm lên bằng xích | Xuống hố tháo bulông |
| Đường ống xả | Giữ nguyên | Phải tháo |
| Xả cạn hố | Không cần | Phải xả |
Vì sao bơm không vào khớp
Nguyên nhân có thể là ống dẫn hướng không song song, giá đỡ trên bị lệch, hoặc rác bám trên mặt khớp của đế. Kiểm tra ống dẫn hướng và vệ sinh mặt khớp trước khi thả bơm lại.
Có hợp với bơm của anh/chị không
Hợp khi: bơm chìm đặt cố định trong hố, họng xả DN80 có bích theo ISO 7005-92, cần nâng hạ bơm thường xuyên để bảo trì.
Chưa hợp khi: bơm đặt di động, xả bằng ống mềm; họng xả khác cỡ DN80; hoặc bích xả không theo tiêu chuẩn (cần co chuyển đổi).

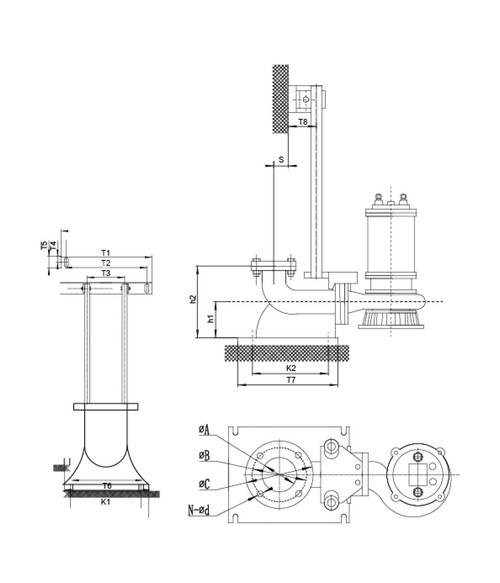

Nguyên lý đế khớp nối tự động
- Đế DN80 cố định dưới đáy hố, nối với ống xả.
- Bơm gắn bộ gá, treo bằng xích.
- Thả bơm theo ống dẫn hướng, bộ gá tự vào đúng vị trí trên đế.
- Kéo bơm lên khi bảo trì, không phải xuống hố, không tháo bích.
Lắp đặt theo 4 bước
- Định vị đế, khoan và bắt bulông móng.
- Nối đế với ống xả, lắp 2 ống dẫn hướng.
- Cố định đầu trên ống dẫn hướng bằng giá đỡ.
- Bắt bộ gá vào bích bơm, thả bơm theo ống dẫn hướng và chạy thử.
Các cỡ khớp nối nhanh PEROTAC
| Model | Cỡ nối |
|---|---|
| DN50 | Ø50/G2″ |
| DN65 | Ø65/G2½” |
| DN80 | Ø80/G3″ |
| DN100 | Ø100/G4″ |
| DN150 | Ø150/G6″ |
| DN200 | Ø200/G8″ |
| DN250 | Ø250/G10″ |
| DN300 | Ø300/G12″ |
Câu hỏi thường gặp
Bích theo tiêu chuẩn gì?
ISO 7005-92; có kích thước cho bích 6 kg và 10 kg.
Phương Hoa tư vấn chọn khớp nối theo bơm đang dùng qua số 0974 035 096. Tham khảo khớp nối nhanh PEROTAC.
DN80 cho hố thu cỡ vừa
Bơm họng 80 mm dùng ở hố thu nước thải cỡ vừa. Lắp khớp nối giúp người bảo trì chỉ cần kéo xích là bơm trượt lên theo ống dẫn hướng, không phải xuống hố ngập nước tháo bích. Khi làm hố, cần chừa mặt đáy phẳng để bắt đế và giữ ống dẫn hướng thẳng đứng. Model bơm đang dùng và số bộ DN80 cần lấy, báo chị Phương Hoa 0974 035 096.
